Монтаж понижающего трансформатора — востребованная услуга при организации временного и постоянного электроснабжения на стройплощадках, в мастерских, на производственных линиях и в бытовом секторе. Завод выполняет установку, подключение и наладку понижающих трансформаторов сухого и масляного исполнения мощностью до 100 кВА. Работаем с напряжениями 380/220, 220/36, 380/36 В и другими стандартными сочетаниями.
Отдельное направление — монтаж ящика с понижающим трансформатором (ЯТП). Такие ящики представляют собой готовое комплектное устройство, которое устанавливают на объекте и сразу подключают к сети. Специалисты завода соблюдают ПУЭ, ПТЭЭП и заводские технические условия на каждом этапе работ.
«Понижающий трансформатор часто воспринимают как простое изделие, не требующее внимания. Но именно в этих аппаратах мы регулярно видим ошибки монтажа: неправильный выбор сечения нейтрали, отсутствие защиты на стороне низшего напряжения, заниженный класс изоляции кабеля. Последствия — перегрев, пробой и выход из строя целой линии».
Особенности монтажа понижающих трансформаторов
Монтаж понижающего трансформатора начинают с выбора площадки: установка возможна на фундамент, металлическую раму или в существующий шкаф. Важно обеспечить свободный доступ для осмотра и обслуживания. Корпус немедленно заземляют на общий контур до подачи напряжения.
Ключевые операции при любом монтаже понижающих трансформаторов:
- проверка коэффициента трансформации на холостом ходу;
- контроль сопротивления изоляции обмоток мегомметром;
- подключение через автоматический выключатель на стороне ВН и НН;
- фазировка вводов и выводов;
- измерение напряжения вторичной обмотки под нагрузкой 25, 50 и 100%.
Для масляных моделей дополнительно контролируют уровень и пробивное напряжение масла. В гофрированных баках проверяют отсутствие деформаций стенок после такелажа.
ПУЭ-7 п. 1.7.51: металлические нетоковедущие части понижающих трансформаторов подлежат обязательному заземлению до подачи рабочего напряжения.
Типовые схемы подключения
Схема подключения зависит от назначения и типа сети. Ниже приведены распространённые варианты.
| Тип сети | Схема подключения | Применение |
|---|---|---|
| Трёхфазная 380 В Тип сети | Звезда / звезда с выведенной нейтралью Схема подключения | Питание трёхфазных потребителей и освещения 220 В Применение |
| Однофазная 220 В Тип сети | Фаза-ноль / фаза-ноль Схема подключения | Питание переносного инструмента и освещения Применение |
| Трёхфазная 380 В / 36 В Тип сети | Звезда / звезда с изолированной нейтралью Схема подключения | Освещение особо опасных помещений Применение |
Монтаж ящика с понижающим трансформатором
Монтаж ящика с понижающим трансформатором (ЯТП) — удобное решение для строительных площадок. Завод поставляет ящики в антивандальном исполнении с установленными вводными автоматами, понижающим трансформатором, блоком розеток и УЗО. Монтаж сводится к фиксации ящика на стене или опоре, подключению кабеля питания и заземлению.
Ящики выпускают в металлическом корпусе со степенью защиты IP21–IP54. При уличной установке требуется козырёк или навес. Все кабельные вводы уплотняют сальниками, исключающими попадание влаги. Корпус ящика подключают к общему заземляющему устройству.
Типовой состав оборудования внутри ящика ЯТП:
- вводной автоматический выключатель с защитой от КЗ и перегрузки;
- сухой понижающий трансформатор 380/36 или 220/36 В;
- блок розеток с отключающим дифференциальным током;
- светосигнальная арматура для индикации наличия напряжения;
- шина заземления и нулевая шина.
После монтажа ящика с понижающим трансформатором выполняют замеры сопротивления изоляции, проверку срабатывания УЗО и испытание автоматических выключателей. По результатам оформляют акт и передают ящик в эксплуатацию.
ГОСТ 30011.1-2012 (IEC 60947-1): комплектные устройства низковольтные должны выдерживать испытательное напряжение 2500 В в течение 1 минуты.
Сравнение открытой установки и ЯТП
Заказчики часто выбирают между монтажом отдельного понижающего трансформатора и установкой готового ящика. Основные различия сведены в таблицу.
| Критерий | Открытый монтаж | Ящик ЯТП |
|---|---|---|
| Время монтажа Критерий | от 4 часов Открытый монтаж | от 1,5 часов Ящик ЯТП |
| Защита от внешних воздействий Критерий | Зависит от помещения Открытый монтаж | IP21–IP54 Ящик ЯТП |
| Мобильность Критерий | Низкая Открытый монтаж | Высокая, возможен перенос Ящик ЯТП |
| Стоимость Критерий | Ниже при наличии готового фундамента Открытый монтаж | Выше за счёт корпуса и коммутации Ящик ЯТП |
Приёмо-сдаточные испытания
После завершения монтажа понижающих трансформаторов проводят обязательные проверки по ПУЭ-7 и ПТЭЭП. Минимальный перечень испытаний включает:
- измерение сопротивления изоляции обмоток относительно корпуса и между собой;
- замер коэффициента трансформации на всех ответвлениях;
- проверка целостности заземляющих проводников;
- измерение сопротивления петли «фаза-ноль»;
- испытание устройств защитного отключения.
Все показания заносят в протоколы, которые передают заказчику. Только после положительного заключения оборудование вводят в промышленную эксплуатацию.
ПТЭЭП приложение 3.1 табл. 37: сопротивление изоляции обмоток понижающих трансформаторов до 1000 В должно быть не менее 0,5 МОм.
Нужен монтаж понижающего трансформатора или ящика ЯТП на объекте? Оставьте заявку на сайте. Инженер рассчитает схему подключения и подготовит коммерческое предложение в течение суток.
Преимущества заказа монтажа у завода-изготовителя
Заказывая монтаж понижающего трансформатора или монтаж ящика с понижающим трансформатором напрямую у производителя, заказчик получает гарантию совместимости всех элементов и корректную настройку защит. Специалисты завода также предлагают шеф-монтаж и подключение для сложных объектов, где требуется авторский надзор.

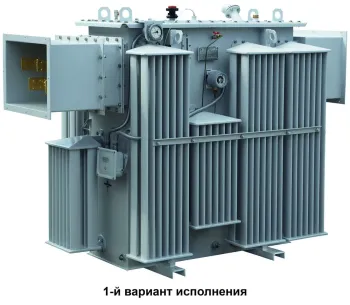

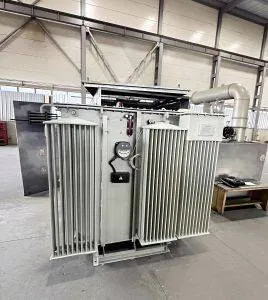

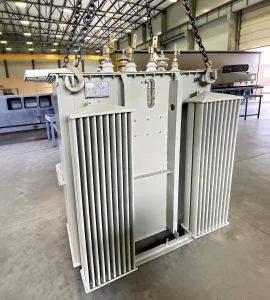

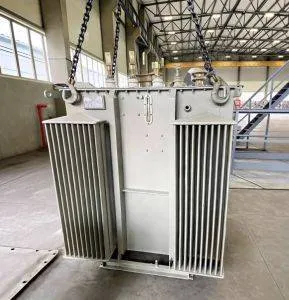

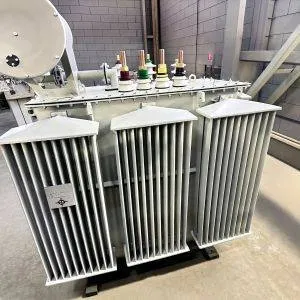

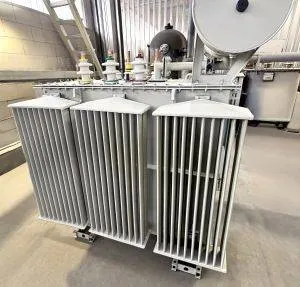

Мы поставляем понижающие трансформаторы в радиаторных и гофрированных баках, а также сухие модели. Все аппараты проходят заводские испытания по ГОСТ 11677-2022 с оформлением протоколов. Протоколы передаются заказчику в составе эксплуатационной документации.
Нормативная база
Работы по монтажу понижающих трансформаторов и ящиков ЯТП выполняются в соответствии со следующими документами.
| Документ | Название | Применение |
|---|---|---|
| ГОСТ 11677-2022 Документ | Трансформаторы силовые. Общие технические условия Название | Требования к испытаниям и приёмке понижающих трансформаторов Применение |
| ГОСТ 30011.1-2012 Документ | Аппаратура распределения и управления низковольтная Название | Требования к ящикам ЯТП как комплектным устройствам Применение |
| ПУЭ-7 Документ | Правила устройства электроустановок Название | Заземление, установка в особо опасных помещениях, молниезащита Применение |
| ПТЭЭП Документ | Правила технической эксплуатации Название | Нормы испытаний и периодичность осмотров понижающих трансформаторов Применение |
| ТУ 3411-001-XXXXXXX-2023 Документ | Технические условия завода Название | Особенности монтажа моделей в радиаторных и гофрированных баках Применение |
ГОСТ 11677-2022: каждый понижающий трансформатор перед отгрузкой проходит приёмо-сдаточные испытания с оформлением протокола и отметкой в паспорте изделия.
Часто задаваемые вопросы
Какие понижающие трансформаторы вы монтируете?
Выполняем монтаж понижающих трансформаторов сухого и масляного типа мощностью до 100 кВА. Напряжения: 380/220, 380/36, 220/36 В и другие сочетания по требованию проекта. Масляные модели поставляем в радиаторных и гофрированных баках.
Что входит в монтаж ящика ЯТП?
В монтаж ящика с понижающим трансформатором входит фиксация корпуса, ввод питающего кабеля, подключение заземления, проверка срабатывания УЗО и автоматов, замеры сопротивления изоляции и оформление акта. Ящик сдаётся в эксплуатацию полностью готовым.
Нужен ли отдельный фундамент для понижающего трансформатора?
Масляные трансформаторы до 100 кВА допускается устанавливать на бетонную плиту или металлическую раму. Жёстких требований к отдельному фундаменту нет, но площадка должна выдерживать массу аппарата и исключать вибрацию. Для сухих моделей достаточно ровного основания.
Чем отличается монтаж открытого трансформатора от ЯТП?
Открытый монтаж понижающего трансформатора требует отдельной коммутации и размещения в шкафу или за ограждением. Ящик ЯТП — это изделие полной заводской готовности: внутри уже смонтирован трансформатор, защита и розетки. Вы устанавливаете ящик и подключаете один питающий кабель.
Проводите ли вы испытания после монтажа?
Да, это обязательный этап. Измеряем сопротивление изоляции обмоток, проверяем коэффициент трансформации, заземление и срабатывание защит. Результаты заносим в протоколы. Без положительного заключения оборудование не сдаётся в эксплуатацию.
Можно ли заказать шеф-монтаж?
Да, завод предоставляет услугу шеф-монтажа и подключения. Инженер выезжает на объект, контролирует установку и наладку, подписывает акт выполненных работ. Это сохраняет заводскую гарантию на оборудование.
